上一篇中，我们讲解了LVS的IP隧道模式，IP隧道模式虽然功能强大，但是却远没有设计精巧的直接路由模式常见，本篇中，我们将讲解LVS IP负载均衡技术中的最后一个技术——直接路由模式（LVS-DR）。

    在本篇内容中，我们将进行讲解：

      （1）、LVS-DR的架构拓扑以及原理。

      （2）、LVS-DR模式的具体操作。

      （3）、拓展阅读。

    一、直接路由模式的架构拓扑以及原理

    按照惯例，先上一个艹图：

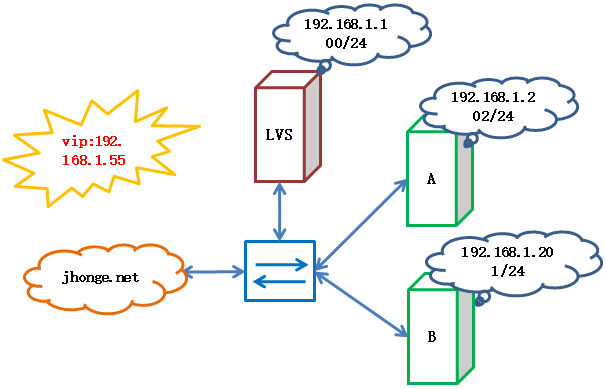

     是的，您没有看错，直接路由模式的物理拓扑图跟IP隧道模式是一模一样的。同样的来自用户的数据包也是先通过LVS然后进入真实服务器，而真实服务器响应所发出的数据包则直接“回送”到用户手中，完成整套的“请求-响应”负载均衡工作。事实上，直接路由模式和IP隧道模式还是存在一些不同之处，下面我将通过列举直接路由模式的优缺点的方式来标注它们的异同：

    使用直接路由模式，至少拥有以下优点：

      1、兼容性更好（不再走IP隧道，不需要考虑当前版本的Linux是否支持）

      2、吞吐量也比NAT更高（这点和IP隧道相同）

      3、工作的OSI层级更低（比IP隧道还低，因此效率更高）

      4、没有IP隧道的消耗，性能更好

      更多……

    但同样的，也会存在以下的缺点：

      1、与IP隧道一样，整套集群需要多个公网IP

      2、与IP隧道一样，所有的真实服务器都暴露在外网之中，增加潜在的危险

      3、直接路由模式无法穿越网段，因此所有的内网服务器只能处于一个局域网内。

    二、直接路由模式的具体操作

    我们这里有几台机器，其参数如下：

      LVS服务器：eth0：192.168.1.100/24

      真实服务器A：eth0：192.168.1.201/24

      真实服务器B：eth0：192.168.1.202/24

      VIP：192.168.1.56

    首先我们先对LVS服务器进行配置：

      ifconfig eth0:0 192.168.1.56 netmask 255.255.255.255 up

      route add -host 192.168.192.56 dev eth0:0

      ipvsadm -C

      ipvsadm -A -t 192.168.1.56:80 -s rr

      ipvsadm -a -t 192.168.1.56:80 -r 192.168.1.201 -g

      ipvsadm -a -t 192.168.1.56:80 -r 192.168.1.202 -g

    然后配置真实服务器（A与B一样配置）：

      ifconfig lo:0 192.168.1.56 netmask 255.255.255.255

      route add -host 192.168.1.56 dev lo:0

      echo '1'>/proc/sys/net/ipv4/conf/lo/arp_ignore

      echo '1'>/proc/sys/net/ipv4/conf/all/arp_ignore

      echo '2'>/proc/sys/net/ipv4/conf/lo/arp_announce

      echo '2'>/proc/sys/net/ipv4/conf/all/arp_announce

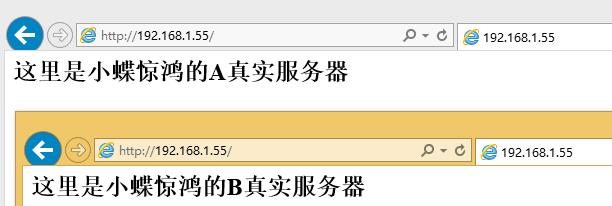

    可以看出，使用直接路由模式和使用IP隧道模式的配置脚本非常类似，区别就只是添加真是服务器时，负载均衡模式设置为“g（gateway）”。

    三、拓展阅读

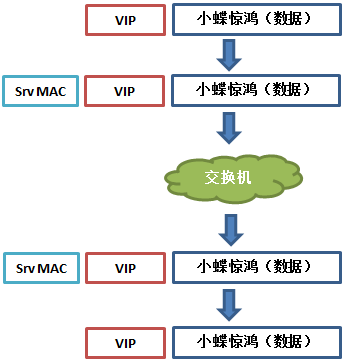

    直接路由模式转发报文的方式是通过改变数据包的MAC地址的方式，因此它无法穿越vlan，这种特性规定了它必须工作在同一个局域网之内，这是它的弱势之处，但这个弱势也正是它的优势，由于这是直接工作在二层协议之中，无需再对上层进行操作，因此这种三角通讯网络的效率会进一步提高，以下是它的简图：

    好的，直接路由模式就讲这么多了，下一篇我们再对LVS的一些其他知识进行讲解，我们下回见。
